石英管式液(界)位計

液位計

工作轉速
工作壓力
PN≤6.4MPa
適用范圍
可廣泛地用于化工、石油等領域，直接對中、低壓貯存器、罐內液位進行觀測。
主要特點
該系列產品結構簡單，觀測連續直觀，可見度大，耐蝕性好，且密封可靠，是對各種油品及 PH≤8的介質

產品介紹

概述

石英管式液(界)位計產品可廣泛地用于化工、石油等領域，直接對中、低壓貯存器、罐內液位進行觀測。該系列產品結構簡單，觀測連續直觀，可見度大，耐蝕性好，且密封可靠，是對各種油品及PH≤8的介質(除氫氟酸和熱磷酸外)的液位進行觀測的理想儀表。

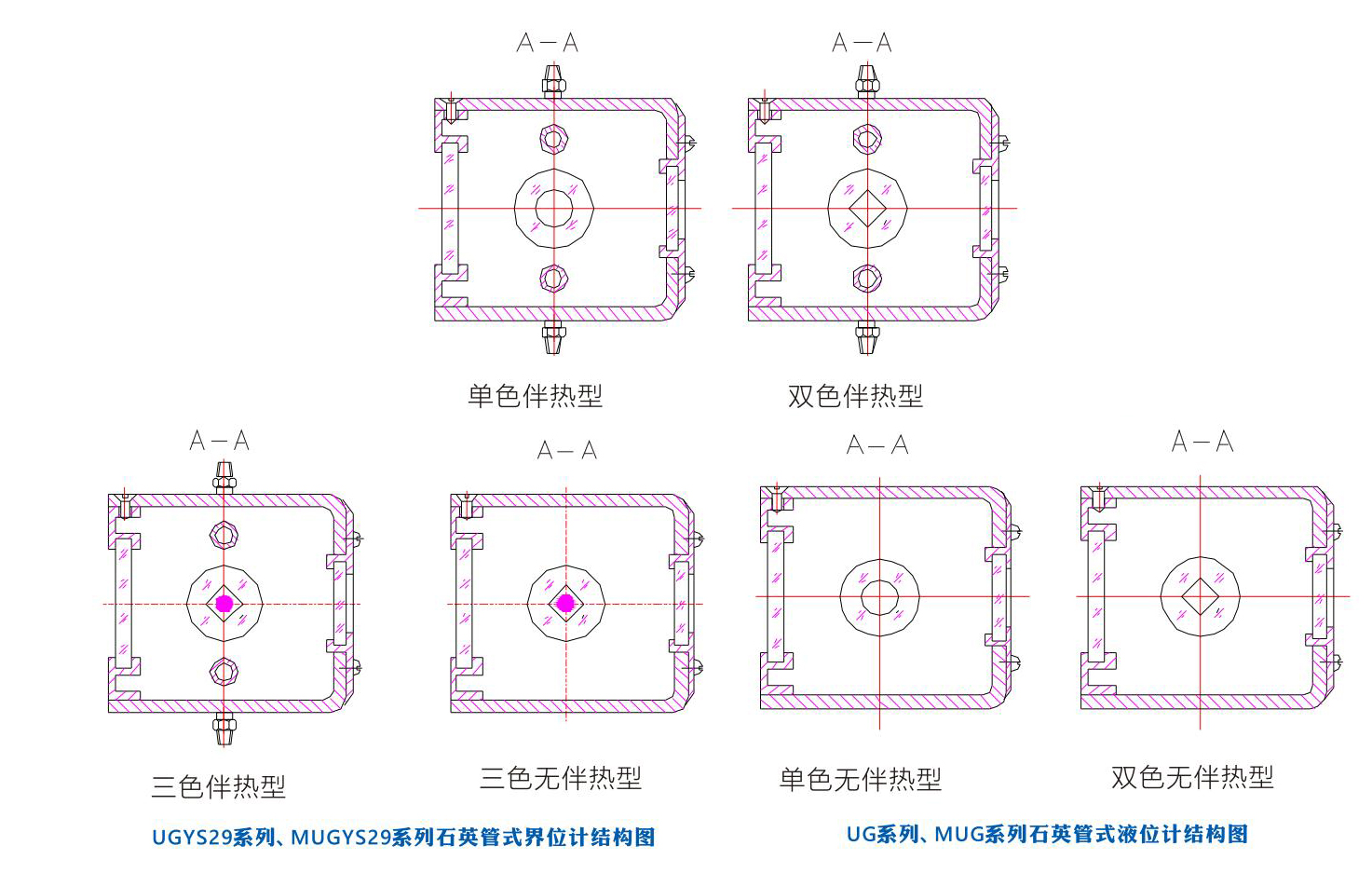

該系列產品按顯示效果分為單色和雙色和三色(測界位),單色顯示介質本色；雙色則顯示汽紅液綠，液位顯示對比分明，觀測清晰；三色用于測量?jī)煞N介質的界位，密度大的介質顯示綠色，密度小的介質顯示紅色，在液-液分界面上有一黑色浮子，界位顯示清晰直觀。
該系列產品按可視長度分為常規型和無盲區型，常規型可視長度等于安裝中心距減200mm,無盲區型可視長度等于安裝中心距長度。
該系列產品根據使用環境溫度不同，分為基本型和伴熱型，伴熱型解決了因環境溫度過低介質凝固而造成虛假液位的難題。

產品技術參數

公稱壓力：PN≤6.4MPa
工作溫度：-40℃≤t≤450℃
中心距：300mm～2000mm觀測范圍：
有盲區型100mm～1800mm無盲區型300mm～2000mm
伴熱蒸汽壓力：P≤1.6MPa
閥門自銷壓力：P≥0.25MPa
法蘭規格：由用戶定
接液材質：碳鋼、不銹鋼(由用戶定)

定制吹灰器方案石英管式液(界)位計模型

產品優勢

全自動安全運行：

吹灰器物聯網+遠程控制+專家管理
系統熱效率＞100%：

波紋爐膽+螺紋煙管提高傳熱效率，
節能器和冷凝器降低排煙溫度
運維方便：

先進的控制系統可實現無人值守
環保節能:

采用低氮燃燒器及先進低氮燃燒技術，
NOx排放≤30mg/Nm3

產品參數

石英管液位計選型表

M	無盲區
U	物位儀表代碼
G	管式液位計代碼
口	功能代號：D-單頁S-雙色
□	石英管外徑:φ24 φ29 φ40
02/	設計順序號(即第二次設計)
□	J:基本型w:伴熱型
□	接液材質I-碳鋼Ⅱ-不銹鋼Ⅲ-特種鋼

石英管界位計選型表

M	無盲區
U	物位儀表代碼
G	管式液位計代碼
YS	功能代號：熒光三色
□	石英管外徑:φ29
02/	設計順序號(即第二次設計)
口	J:基本型w:伴熱型
□	接液材質I-碳鋼Ⅱ-不銹鋼Ⅲ-特種鋼

訂貨須知

訂貨時請?zhí)峁┮韵聝?nèi)容：
●工作壓力、工作溫度、材質和法蘭中心距
●法蘭規格(公稱壓力、公稱通徑、密封面型式及法蘭標準)
●介質名稱(含堿性雜質的一定要注明)
●是否帶伴熱及放空、排污、伴熱接口及要求
●其它要求(是否訂石英管、填料備件等)
